Káblové komory vodotesné

VÝKOP PRE ŠACHTU

vykonajte o 50cm väčší ako je priemer šachty a hĺbku výkopu podľa zvoleného typu krytu tak, aby bolo možné šachtu dostatočne podsypať. Dno výkopu upravte pomocou piesku, jemného štrku alebo štrkopiesku s hrúbkou vrstvy cca 10cm.

V oblastiach s nestabilným podložím šachtu podbetonujte. V prípade výskytu podzemných vôd zväčšite hrúbku vrstvy podložia na 20cm a použite geotextíliu pre zabránenie odplavenia častíc podsypu.

Späť na produkty

PRED navŕtaním

položte šachtu do výkopu, šachtu zarovnajte a správnu polohu šachty skontrolujte pomocou vodnej váhy. Prekontrolujte možnosti napojenia chránidiel na šachtu pod uhlom 90 ° a miesta pre navŕtanie riadne označte. Otvory pre napojenie vyvŕtajte v dostatočnej vzdialenosti od pevnostných rebier šachty.

VSTUPNÉ OTVORY

zbavte ostrých otrepov, nečistôt a osaďte ich tesnením pre zaistenie vodotesnosti spojenia. Na tesnenie a konce chráničov naneste vhodný lubrikant a vykonajte vodotesné spojenie.


ZÁSYPOVÝM MATERIÁLOM

podsypte šachtové dno (piesok, štrk, štrkopiesok) s neostrohranými časticami (kruhové zrno <32mm, hranaté zrno <16mm). Zásypový materiál sypte a zhutnite  po vrstvách cca 30cm a to vo smere k telu šachty.

VÝŠKU ŠACHTY

v prípade nutnosti zníženia prispôsobte skrátením hrdla šachty pomocou píly na drevo, v prípade nutnosti predĺženia použite teleskopický nadstavec tak, aby sa zohľadnila stavebná výška poklopu.


VHODNÝ TYP POKLOPU

zvoľte podľa požadovaného zaťaženia. Základný typ poklopu je plastový poklop, ktorý spĺňa zaťaženie chôdze a  nášľapu (cca 200kg) inštalujte priamo na hrdlo šachty. Betónovou výplňou dutiny plastového poklopu zvýšite zaťaženie cca na 600kg. Ďalším typom poklopu je liatinový poklop v štyroch stupňoch zaťaženia (A15-1,5tony, B125-12,5tony, C250-25ton a D400-40ton). Liatinový poklop D400 vždy inštalujeme na betónový roznášací prstenec. Tento betónový prstenec uložte na zhutnené kamenivo spevnené cementom, viď. obr.

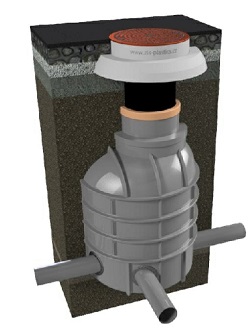

1-asfaltový koberec (6cm), 2-obalové kamenivo (16cm), 3-kamenivo zpevněné cementem (12cm), 4-štěrkopísek (20cm), 5-obsyp (hutněno po vrstvách neostrohranný hutnitelný materiál zrnitosti max 40mm), 6-pískové lože, podkladový beton (10cm), 7-dno výkopu (rostlá nezkypřeněná zemina, podkladový beton)

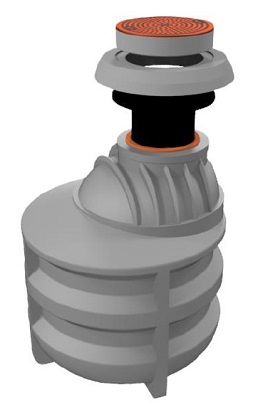

a-poklop šachty, b-betonový prstenec, c-teleskopické prodloužení, d-těsnící manžeta, e-tělo šachty, f-chráničky, g-gumové těsnění

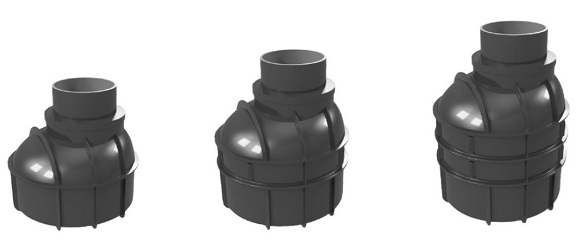

VODOTĚSNÉ ŠACHTY z HDPE

POPIS ŠACHTY

telo šachty je vodotesné a spoločne s vodotesným typom poklopu je zaistená vodotesnosť prístupového bodu pre káblovody. Pre vytvorenie vodotesného spojenia s káblovými chráničmi je nutné použiť gumové tesnenie vhodné pre daný priemer chrániča. Výšku šachty je možné predĺžiť pomocou teleskopického predĺženia v kombinácii s použitím tesniacej manžety pre utesnenie priechodu do šachty. Pri použití poklopu o triede zaťažiteľnosti D400 je nutné ďalej použiť betónový roznášací veniec. Ďalšie info viď. montážny návod.

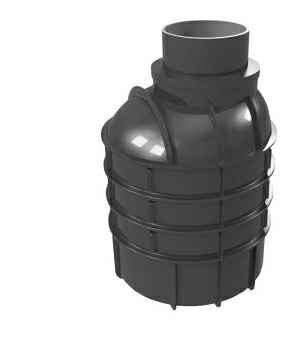

VODOTESNÉ ŠACHTY 1800 z HDPE

POPIS ŠACHTY

telo šachty je vodotesné a spoločne s vodotesným typom poklopu je zaistená vodotesnosť prístupového bodu pre káblovody. Pre vytvorenie vodotesného spojenia s káblovými chráničmi je nutné použiť gumové tesnenie vhodné pre daný priemer chrániča. Výšku šachty je možné predĺžiť pomocou teleskopického predĺženia v kombinácii s použitím tesniacej manžety pre utesnenie priechodu do šachty. Pri použití poklopu triedy zaťažiteľnosti D400 je nutné ďalej použiť betónový roznášací veniec. Ďalšie info viď. montážny návod.
